Airflow란?

Airflow의 처음은 Airbnb 엔지니어링 팀에서 2014년 10월부터 개발한 워크플로우 오픈소스 프로젝트입니다.

워크플로우(Work Flow)란? : 의존성으로 연결된 작업(Task)들의 집합 (ex) ETL의 경우 Extractaction > Transformation > Loading 의 작업의 흐름 / ELT도 가능

(참고) 워크플로우 오케스트레이션(Work Flow Orchestration) : 작업 흐름의 자동화를 위한 시스템, Airflow도 이에 해당

단일 프로세스부터 대규모 워크플로를 지원하는 분산 설정까지 다양한 방식으로 배포 가능
비슷한 기업 서비스
- AWS MWAA(Managed Workflows for Apache Airflow)
- GCP Composer

Airflow 특징 및 구성 요소

Dynamic : Airflow파이프라인은 Python코드로 구성되어 동적 파이프라인 생성이 가능
Extensible : Operator, Executor를 통해 사용자 환경에 적합하도록 확장해 사용이 가능
Elegant : 파이프라인이 간결하고 명시적, 스크립트 Parameter는 Jinja템플릿 엔진을 사용
Scalable : 분산구조와 메시지 큐를 이용해 scale out과 워커 간의 오케스트레이션을 지원원

DAG(Directed Acyclic Graph)
- 단방향으로 실행 방향을 결정하고 순차적으로 실행
- 만약 양방향성을 가진다면 명확한 실행 Path가 없게되어 교착상태(deadlock)으로 이어짐
Operator
- Operator는 미리 정의된 Task에 대한 템플릿으로 DAG내부에서 선언적으로 정의
- Action Operators
  - 기능이나 명령을 실행하는 Operator
  - 실제 연산을 수행, 데이터 추출 및 프로세싱
- Transfer Operater
  - 하나의 시스템을 다른 시스템으로 옮김(데이터를 Source에서 Destination으로 전송 등)
  - 예를 들어, Presto에서 MySQL로 데이터를 전송하는데에 사용
- Sensor Operators
  - 조건이 만족할 때까지 지다렸다가, 조건이 충족되면 다음 Task를 실행시킴
- 기본적인 Airflow Operators
  - PythonOperator
  - BashOperator
- AWS, GCP에서 활용할 Operators
  - BigqueryOperators
  - Amazon EMROperators
  - KubernetesPodOperator
Task & Task Instance
- Task
  - Operator를 실행하면 Task가 됨
- Task Instance
  - 데이터 파이프 라인이 Trigger되어 실행될 때 생성된 Task를 Task Instance라고 함

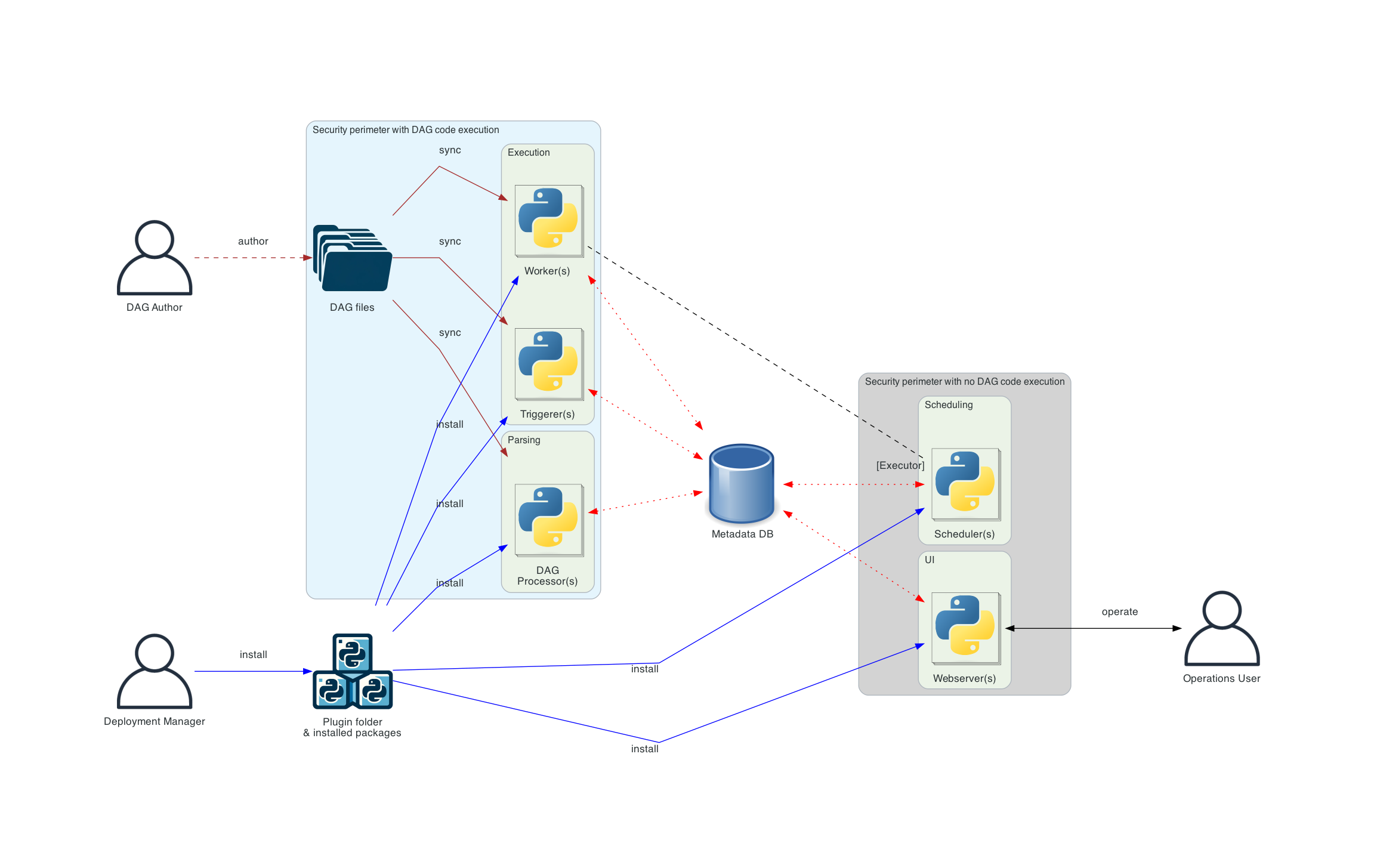

Airflow component
- Airflow Webserver : Airflow의 로그를 보여주거나 스케줄러(Scheduler)에 의해 생성된 DAG목록, Task상태 등을 시각화해주는 UI
- Airflow Scheduler : Airflow로 할당된 work들을 스케줄링 해주는 component. DAG를 분석하고 현재 시점에서 DAG의 스케줄이 지난 경우 Airflow worker에 DAG의 task를 예약
- Airflow Workers : 스케줄링된 task를 가져와서 실행
- Airflow Executor : 실행중인 task를 handling하는 component. default설치시에는 scheduler에 있는 모든 것들을 다 실행시키지만, production 수준에서의 executor는 worker에게 task를 push
- Airflow DataBase : DAG, Task, 기타 Variables, Connections 등의 metadata를 저장하고 관리

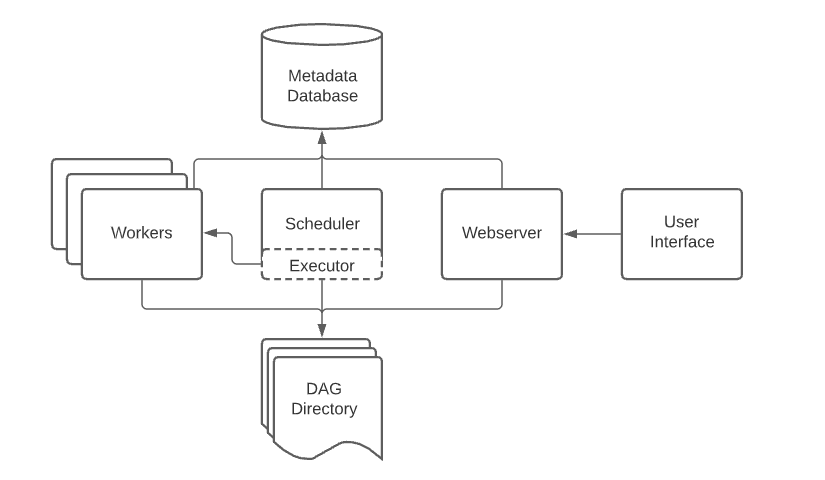

Single Node Architecture

한 서버 내(마스터 노드)에 Airflow의 구성요소가 실행
LocalExecutor 사용
운영 용으로 사용할 수 없음

Multi Node Architecture

Celery Broker(Queue) : Queue에 Task들을 담고 각 Worker노드에 Task를 받아 실행
worker에 auto scaling적용
작업 부하가 커지면 워커를 scale out처리, 부하가 줄어들면 scale in
CeleryExecutor 사용
Redis : In Memory 방식이며 key-value데이터 구조 스토어. 빠른 read, write성능을 보장
RabbitMQ : 메시지 브로커로 메시지의 우선순위를 지원. 크고 복잡한 메시지를 다룰 때 적합
속도가 중요하다면 Redis, 복잡한 메시지 처리에 필요하면 RabbitMQ
최근 Redis를 더 많이 사용하는 추세

Airflow 기본 동작 원리

유저가 새로운 Dag를 작성 → Dags Foolder 안에 py 파일 배치
Web Server와 Scheuler가 파싱하여 읽어옴
Scheduler가 Metastore를 통해 DagRun 오브젝터를 생성함
1. DagRun은 사용자가 작성한 Dag의 인스턴스임 DagRun Status : Running
스케줄러는 Task Instance Object를 스케줄링함
1. Dag Run object의 인스턴스임
트리거가 상황이 맞으면 Scheduler가 Task Instance를 Executor로 보냄
Exeutor는 Task Instance를 실행시킴
완료 후 → MetaStore에 완료했다고 보고함
1. 완료된 Task Instance는 Dag Run에 업데이트됨
2. Scheduler는 Dag 실행이 완료되었는지 Metastore를 통해 확인 후에 Dag Run의 생태를 완료로 바꿈
  DagRun Status : Completed
Metastore가 Webserver에 업데이트해서 사용자도 확인

Airflow 장단점

장점
- Python을 통하여 다양하고 복잡한 파이프라인을 만들 수 있다.(확장성)
- 개별 태스크들에 대해 자세히 확인할 수 있고 시간에 따른 파이프라인 상황 확인 가능
- 데이터 인프라 관리, 데이터 웨어하우스 구축, 머신러닝/분석/실험에 데이터 환경 구성에 유용함
단점
- 배치처리에 사용할 수 있지만, 스트리밍에는 사용이 불가능함(Kafka, Spark Streaming을 함께 사용해서 할 수는 있으나 추천X)
- Python 경험이 없으면 DAG 작성이 어려움
- 작은 환경 변화에도 작동에 오류가 날 수 있음(민감함)
- 버전 업그레이드 시 DAG작성 법이 달라질 수 있음
